Pregled

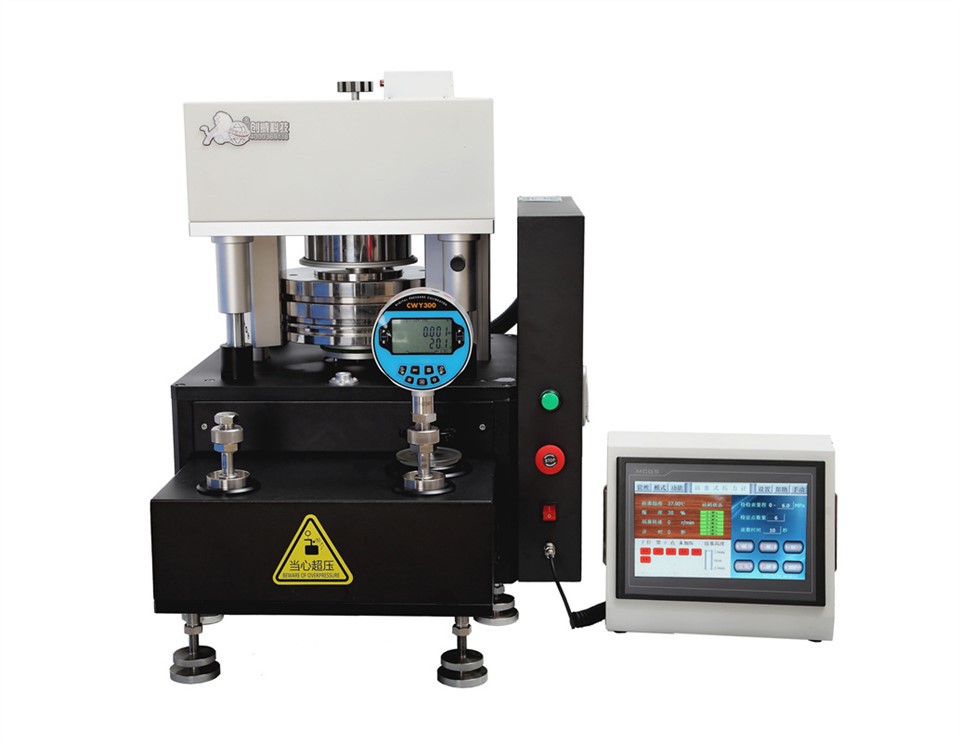

TheHidraulički automatski ispitivač vlastite težineuključuje sustav za stvaranje tlaka i kalibraciju, koji može kalibrirati mjerače tlaka, transmitere, senzore tlaka unutar 5000 bara. Prikladan je za visoki tlak s visokom točnošću kao što je 0,01%, 0,005% kalibracija.
Prijave
TheHidraulički automatski ispitivač vlastite težinemože se koristiti za
- Kalibracijski laboratoriji
- Proizvođači zrakoplovne/zrakoplovne opreme
- Proizvođači preciznih senzora tlaka
- Tvrtke za usluge kalibracije i uslužna industrija unutar 500MPa
Značajke
Klip visoke{0}}preciznosti
Kaljena keramika visokog-modula elastičnosti i volframov karbid odabrani su kao materijali za klip kako bi se smanjila deformacija sklopa klipa pod ultra{1}}visokim tlakom, učinkovito poboljšavajući točnost.
Manje težine
Usvajanje kombinacije utega binarne mase i jednakih-utega mase za postizanje postavljene mase s minimalnom količinom kombinacija utega. Kao materijal za težinu koristi se ne-magnetski nehrđajući čelik koji ima izvrsnu otpornost na koroziju i habanje.
Automatski utezi za utovar
Usvajanje pneumatskog manipulatora za automatski utovar/istovar utega, izbjegavanje elektromagnetskih smetnji i omogućavanje stabilnog i brzog utovara/istovara utega potrebne mase.
Uvjeti rada
|
Temperatura okoline |
(20)1) stupanj |
|
Relativna vlažnost zraka |
Konstantna temperatura, RH< 80% |
|
Frekvencija |
50.Hz |
|
Napon napajanja |
AC 220V |
Struktura i dimenzije
- PR-ZD06
|
Projekt |
Tehnički podaci |
|
|
Raspon mjerenja tlaka |
(0,1-6) MPa |
|
|
Nesigurnost |
Manje od ili jednako 0,005% |
|
|
Radni medij |
Mješavina transformatorskog ulja 25# i zrakoplovnog kerozina (omjer 4,39:1) |
|
|
Materijal klipa |
Volframov karbid |
|
|
Utezi |
Materijal |
Ne-magnetski nehrđajući čelik |
|
Nazivni tlak (MPa) |
0.1;0.2;0.4;0.8;1.6;2.8 |
|
|
Nazivna masa (kg) |
0.1;0.2;0.4;0.8;1.6;2.8 |
|
|
Količina utega |
6 |
|
|
Sučelje izlaza tlaka |
3/4-16UNF (prilagodljiv) |
|
|
Dimenzije |
|
|
|
Shematski dijagram |
① Tlačni sustav ② Ručni sigurnosni ventil ③ Pomična radna ploča ④ Platforma za spajanje mjerača ⑤ Sustav težine ⑥ Sustav za vaganje utovara ⑦ Kontrolna kutija ⑧ Sigurnosna igla ⑨ Detekcija visine klipa ⑩ Sustav pogona rotacije utega ⑪ Detekcija brzine rotacije utega |
|
- PR-ZD60
|
Projekt |
Tehnički podaci |
|
|
Raspon mjerenja tlaka |
(1-60) MPa |
|
|
Nesigurnost |
Manje od ili jednako 0,005% |
|
|
Radni medij |
Diizooktil sebakat |
|
|
Materijal klipa |
Volframov karbid |
|
|
Utezi |
Materijal |
Ne-magnetski nehrđajući čelik |
|
Nazivni tlak (MPa) |
1;2;4;8;16;28 |
|
|
Nazivna masa (kg) |
1;2;4;8;16;28 |
|
|
Količina utega |
6 |
|
|
Sučelje izlaza tlaka |
3/4-16UNF (prilagodljiv) |
|
|
Dimenzije |
|
|
|
Shematski dijagram |
① Tlačni sustav ② Ručni sigurnosni ventil ③ Pomična radna ploča ④ Platforma za spajanje mjerača ⑤ Sustav težine ⑥ Sustav za vaganje opterećenja ⑦ Kontrolna kutija ⑧ Sigurnosna igla ⑨ Detekcija visine klipa ⑩ Pogonski sustav rotacije težine ⑪ Detekcija brzine rotacije težine |
|
- PR-ZD120
|
Model |
Tehnički podaci |
|
|
Raspon mjerenja tlaka |
(2~120) MPa |
|
|
Nesigurnost |
Manje od ili jednako 0,005% |
|
|
Radni medij |
Diizooktil sebakat |
|
|
Materijal klipa |
Volframov karbid |
|
|
Utezi |
Materijal |
Ne-magnetski nehrđajući čelik |
|
Nazivni tlak (MPa) |
0.25;0.5;1;2;4;8;16 |
|
|
Nazivna masa (kg) |
0.5;1;2;4;8;16;32 |
|
|
Količina utega |
9 |
|
|
Sučelje izlaza tlaka |
3/4-16UNF (prilagodljiv) |
|
|
Dimenzije |
|
|
|
Shematski dijagram |
① Tlačni sustav ② Ručni sigurnosni ventil ③ Pomična upravljačka ploča ④ Platforma za spajanje mjerača ⑤ Sustav težine ⑥ Sustav vaganja za utovar ⑦ Kontrolna kutija ⑧ Pogonski sustav rotacije težine ⑨ Sigurnosna igla |
|
- PR-ZD250
|
Model |
Tehnički podaci |
|
|
Raspon mjerenja tlaka |
(5~250) MPa |
|
|
Nesigurnost |
Manje od ili jednako 0,005% |
|
|
Radni medij |
Diizooktil sebakat |
|
|
Materijal klipa |
Volframov karbid |
|
|
Utezi |
Materijal |
Ne-magnetski nehrđajući čelik |
|
Nazivni tlak (MPa) |
0.25;0.5;1;2;4;8;16 |
|
|
Nazivna masa (kg) |
1;2;4;8;16;32;64 |
|
|
Količina utega |
9 |
|
|
Sučelje izlaza tlaka |
3/4-16UNF (prilagodljiv) |
|
|
Dimenzije |
|
|
|
Shematski dijagram |
① Tlačni sustav ② Ručni sigurnosni ventil ③ Pomična upravljačka ploča ④ Platforma za spajanje mjerača ⑤ Sustav težine ⑥ Sustav vaganja za utovar ⑦ Kontrolna kutija ⑧ Pogonski sustav rotacije težine ⑨ Sigurnosna igla |
|
- PR-ZD500
|
Model |
Tehnički podaci |
|
|
Raspon mjerenja tlaka |
(10~500) MPa |
|
|
Nesigurnost |
Manje od ili jednako 0,005% |
|
|
Radni medij |
Diizooktil sebakat |
|
|
Materijal klipa |
Volframov karbid |
|
|
Utezi |
Materijal |
Ne-magnetski nehrđajući čelik |
|
Nazivni tlak (MPa) |
0.2;0.4;0.8;1.6;3.2;6.4;12.8;25.6 |
|
|
Nazivna masa (kg) |
1;2;4;8;16;32;64;128 |
|
|
Količina utega |
10 |
|
|
Priključni navoj |
1-1/4-12UNF (prilagodljiv) |
|
|
Dimenzije |
|
|
|
Shematski dijagram |
① Tlačni sustav ② Pomična radna ploča ③ Ručni sigurnosni ventil ④ Platforma za spajanje mjerača ⑤ Sustav težine ⑥ Sustav za vaganje opterećenja ⑦ Kontrolna kutija ⑧ Sigurnosna igla ⑨ Pogonski sustav rotacije težine ⑩ Detekcija visine klipa |
|
Pribor
- Glavni pribor
|
Ime |
Količina i model |
|
Sustav opterećenja težinom |
1 set |
|
Sustav za stvaranje tlaka |
1 set |
|
Utezi |
1 set (pogledajte potvrdu o kalibraciji ili tvornički zapis o kalibraciji za detalje) |
|
Klipni sustav |
1 set (u malom kućištu od aluminijske legure) |
|
Alat za rastavljanje klipa |
1 set (3 komada) |
|
Baždarska baza za uređaje koji se ispituju |
1 komad |
|
Kabel za napajanje |
1 komad |
|
Zračni kompresor (zračna pumpa) |
1 set |
|
imbus ključ |
1 set |
|
Diizooktil sebakat |
1 boca |
|
Podesivi ključ |
1 komad (12 inča, otvor 34 mm) |
|
Upute za upotrebu |
1 primjerak |
|
Potvrda o odobrenju |
1 primjerak |
|
Uvjerenje o umjeravanju |
1 primjerak |
- Ranjivi dijelovi
|
Ime |
Tehnički podaci |
Količina |
|
Cijev za zrak |
Φ6 mm |
10 metara (besplatno) |
|
Remen remenice |
Φ5 (prstenasto) |
1 komad (besplatno) |
|
Brtveni prsten za spajanje sjedala mjerača |
Φ12 (OD) × 2,5 (specijalno za 60 i 250 MPa) |
20 komada (besplatno) |
|
Donji brtveni prsten klipa |
Φ16 (OD) × 2,5 (specijalno za 60MPa) |
20 komada (besplatno) |
|
Φ8,6 (OD) × 1,8 (posebno za 250 i 500 MPa) |
20 komada (besplatno) |
Standard
- JJG1086-2022 Tester za ispitivanje vlastite težine
Transportne dimenzije za hidraulički automatski uređaj za ispitivanje vlastite težine
|
Model proizvoda |
Transportne dimenzije (duljina × širina × visina mm) |
Ukupna težina (kg) |
||
|
Sustav za stvaranje tlaka (kompozitna ploča od punog drva) |
Sustav dodavanja težine (kompozitna ploča od punog drva) |
Slučaj težine (zrakoplovni slučaj) |
||
|
PR-ZD06 |
580×900×610 |
700×700×930 |
690×450×340 |
180 |
|
PR-ZD60 |
220 |
|||
|
PR-ZD120 |
580×900×610 |
700×700×930 |
800×460×390 |
230 |
|
PR-ZD250 |
230 |
|||
|
PR-ZD500 |
600×970×630 |
700×700×1060 |
850×540×390 |
290 |
Napomena: Isključujući vakuumsku pumpu i mali kompresor.
Nastojimo osigurati točnost ovog dokumenta. Međutim, zbog razvoja tržišta i poboljšanja proizvoda, sadržaj se može ažurirati bez prethodne obavijesti. Slike su samo za referencu, stvarni proizvodi mogu varirati.
Dostavljen opis proizvoda
Informacije o odabiru
Kontaktirajte nas
+8618202956927
sales@creatwit.com
Informacije o narudžbi hidrauličkog automatskog ispitivača vlastite težine
|
Model |
PR-ZD06 |
PR-ZD60 |
PR-ZD120 |
PR-ZD250 |
PR-ZD500 |
||
|
Oprema koja se koristi |
PR60 serija |
PR60 serija |
Serija PR250 |
Serija PR250 |
PR500 serija |
||
|
Raspon mjerenja tlaka (MPa) |
0.1~6 |
1~60 |
2~120 |
5~250 |
10~500 |
||
|
Interval minimalnog tlaka (MPa) |
0.1 |
1 |
1 |
1 |
1 |
||
|
Gornja granica mjerenja (MPa) |
6 |
60 |
120 |
250 |
500 |
||
|
Donja granica mjerenja (MPa) |
0.1 |
1 |
2 |
5 |
10 |
||
|
Najveća točnost |
0.005% |
0.005% |
0.005% |
0.005% |
0.005% |
||
|
Nazivna površina klipa (cm2) |
0.5 |
0.1 |
0.05 |
0.025 |
0.02 |
||
|
Viseća košara i klip |
Nazivna masa (kg) |
0.5 |
1 |
1 |
1.25 |
2 |
|
|
Nazivni tlak (MPa) |
0.1 |
1 |
2 |
5 |
10 |
||
|
Ukupna težina |
130 kg (bez utega) |
140 kg (bez utega) |
150 kg (bez utega) |
170 kg (bez utega) |
|||
|
Radni medij |
Raspon mjerenja<25MPa |
Mješavina transformatorskog ulja 25# i zrakoplovnog kerozina (omjer 4,39:1). Kinematička viskoznost je 9-12 mm²/s na 20 stupnjeva, a kiselinska vrijednost nije veća od 0,05 mg KOH/g. |
|||||
|
Raspon mjerenja Veći ili jednak 25MPa |
Sebakat esteri (diizopentil sebakat ili diizooktil sebakat). Kinematička viskoznost je 20-25 mm²/s na 20 stupnjeva, a kiselinska vrijednost nije veća od 0,05 mg KOH/g. |
||||||
|
Napomena: Oprema se sastoji od odjeljka za dodavanje/oduzimanje težine, odjeljka za stvaranje tlaka i upravljačke ploče. |
|||||||
